新饰界装饰强弱电工艺施工以及标准

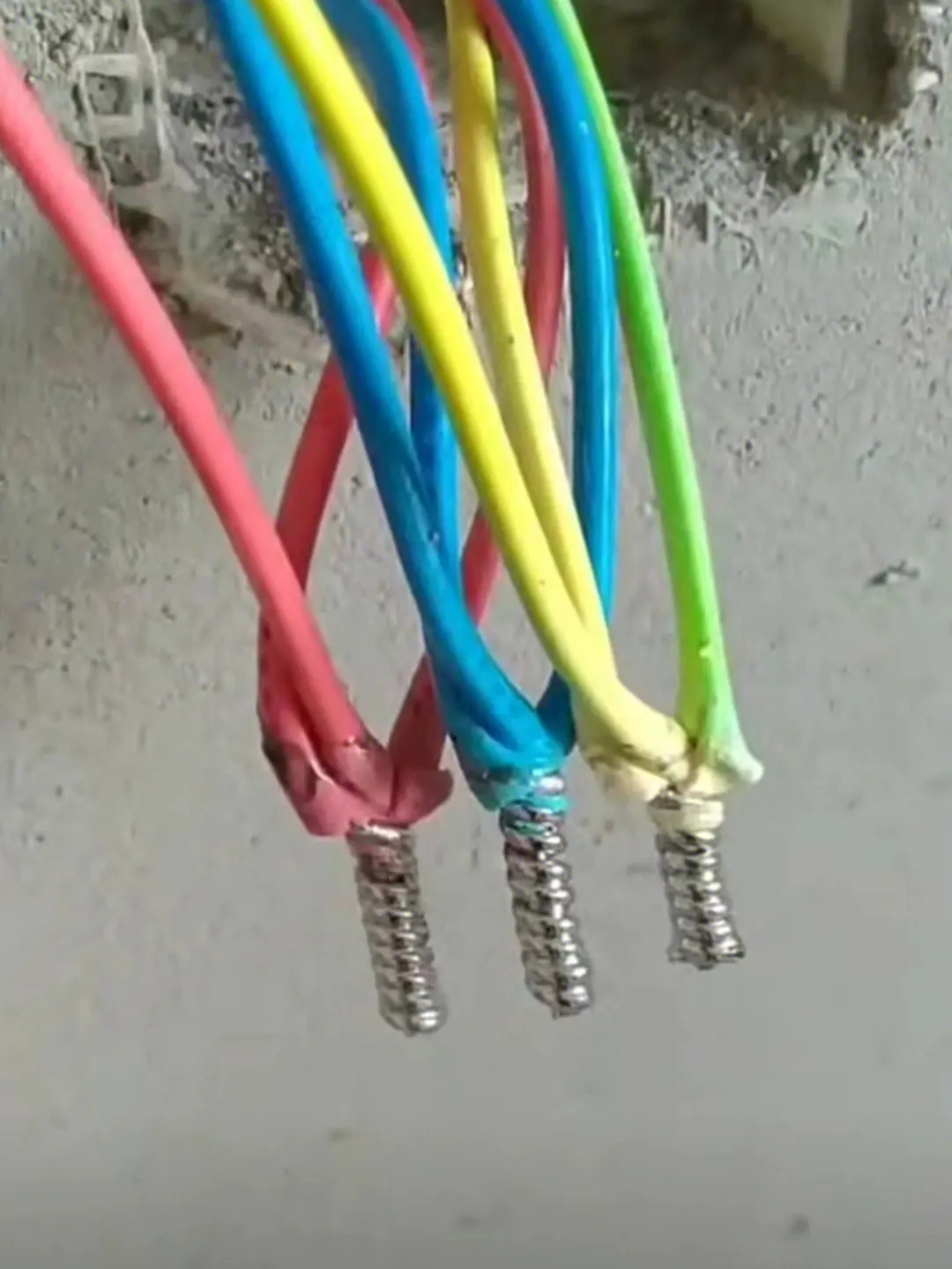

1.强弱电大弯工艺接头焊锡。

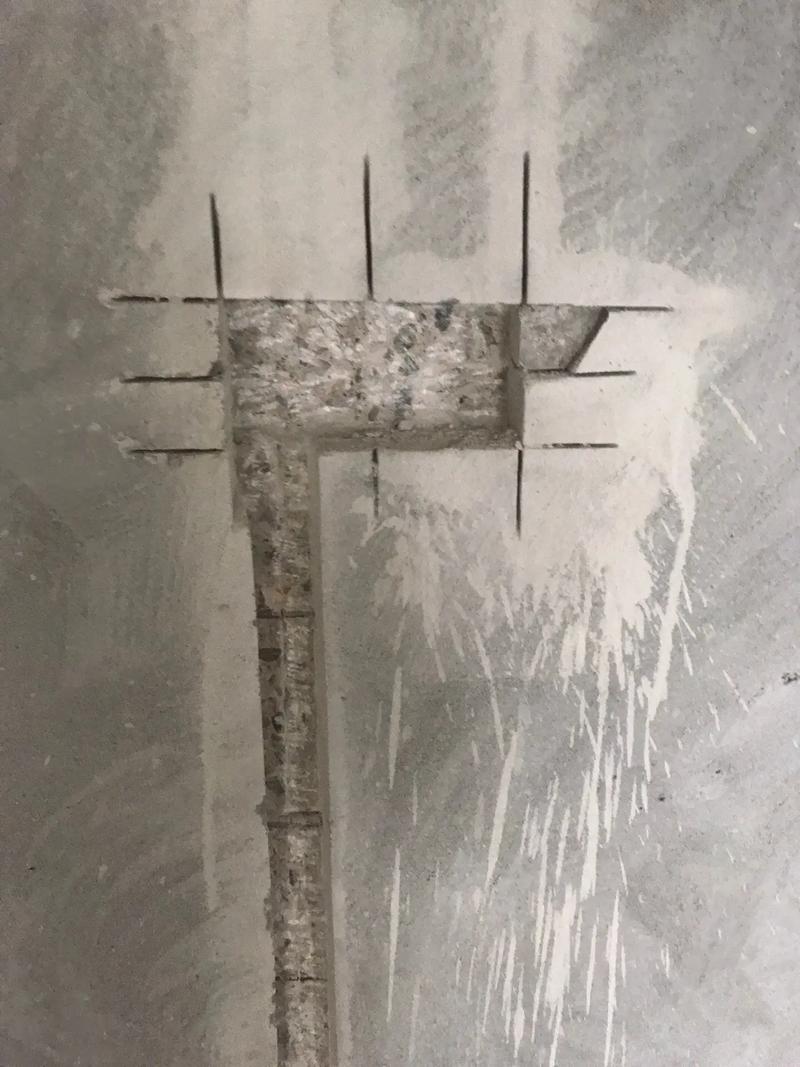

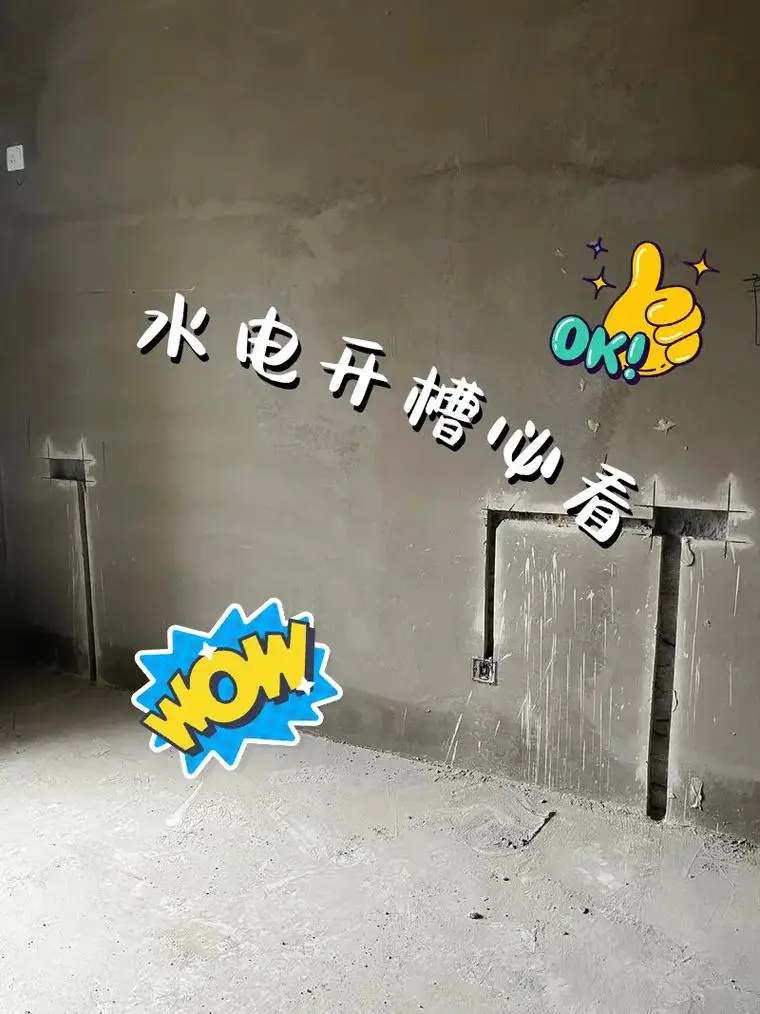

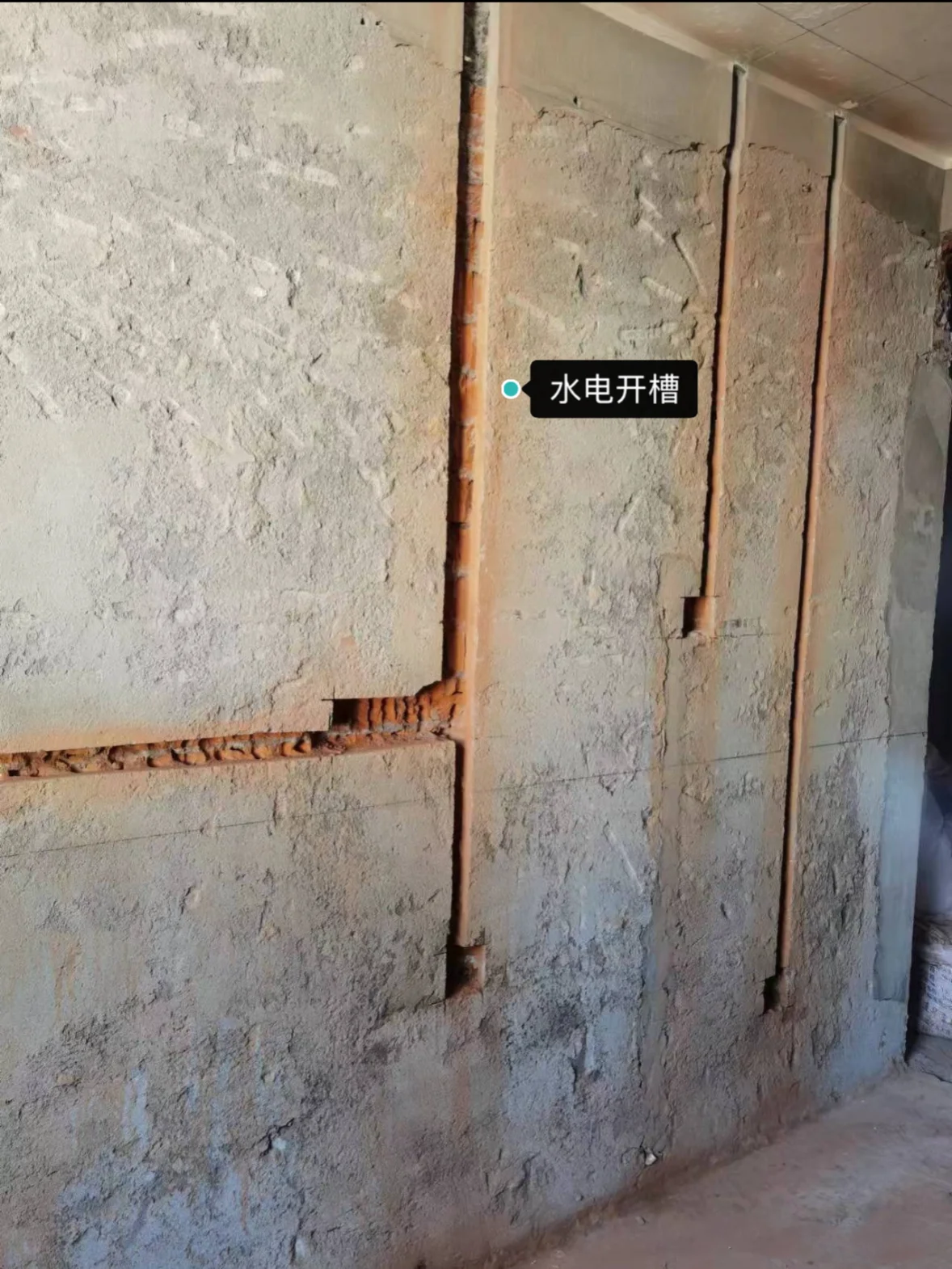

2.先弹线，再开槽，再排管，最后穿线。

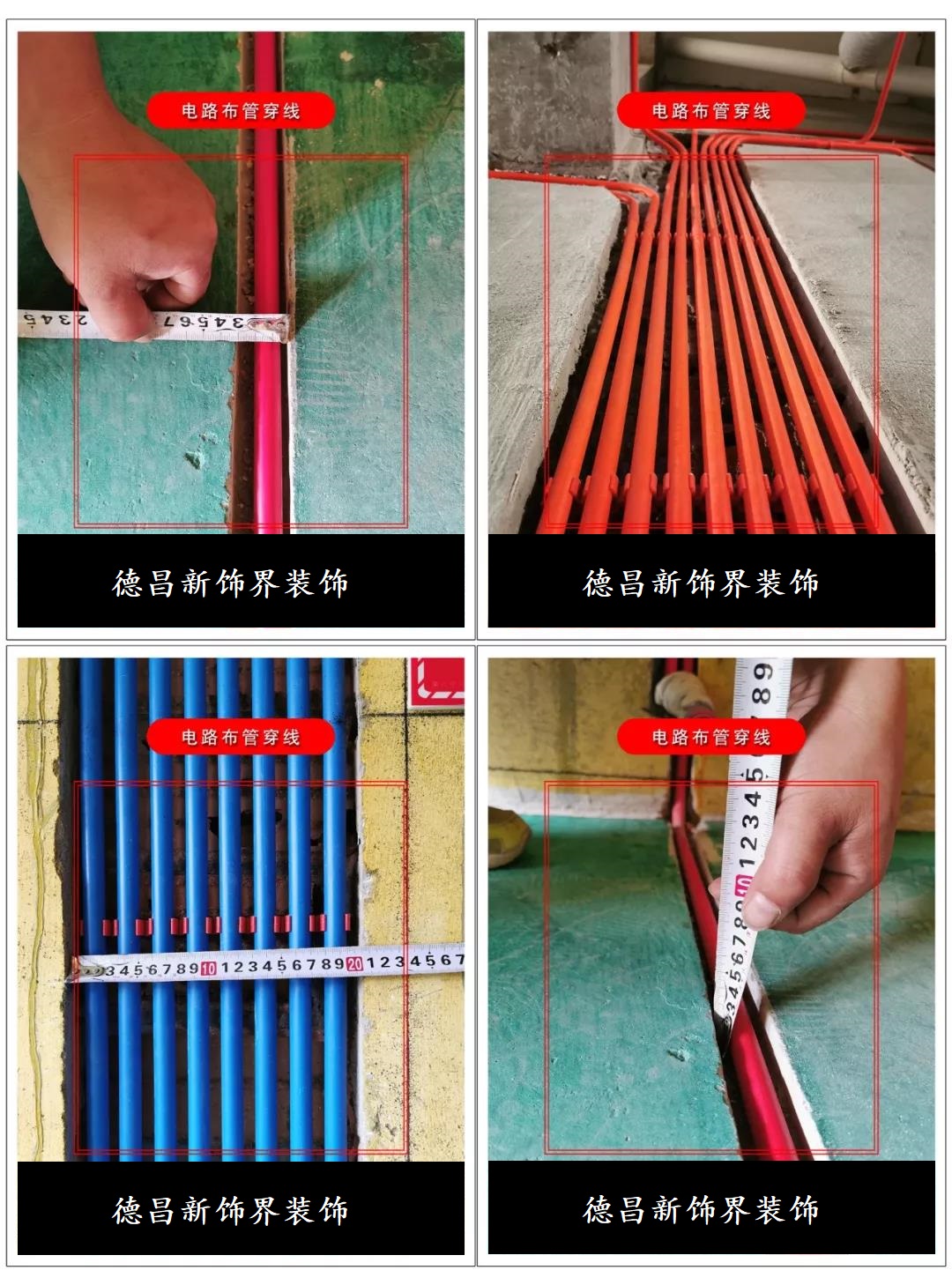

3.电管线埋墙时的开槽宽度为管径+20mm、深度为管径+15mm

4.开槽边缘整齐 横平竖直。

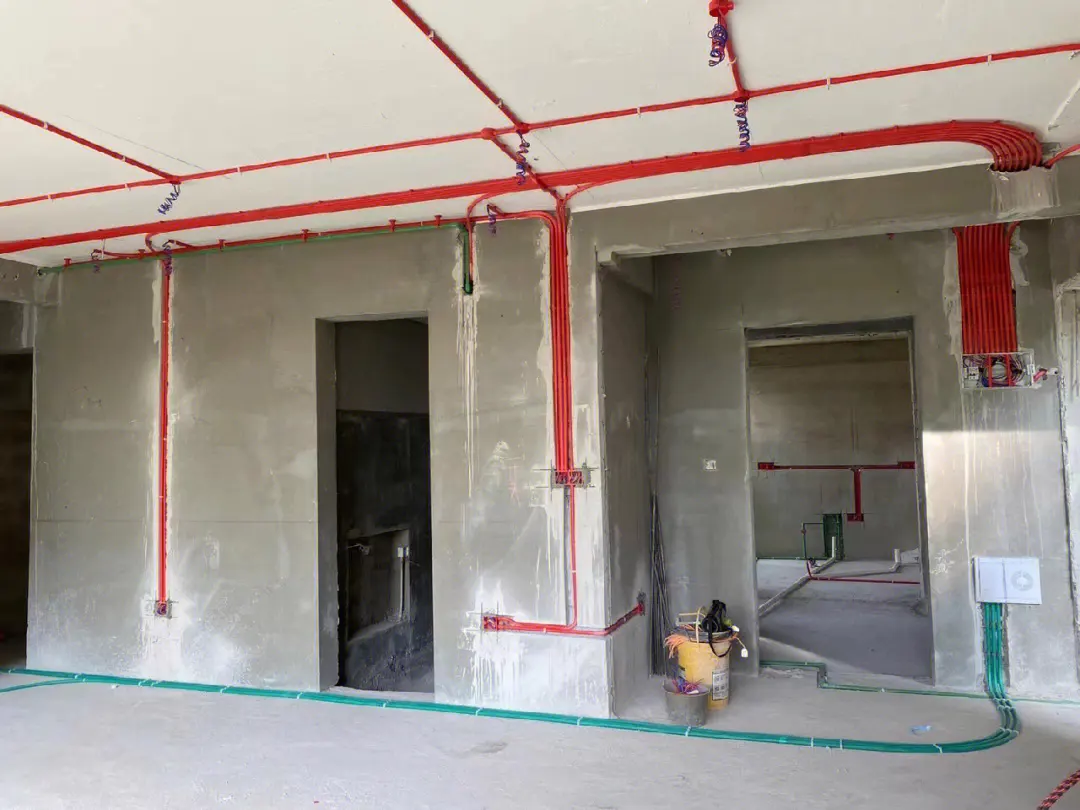

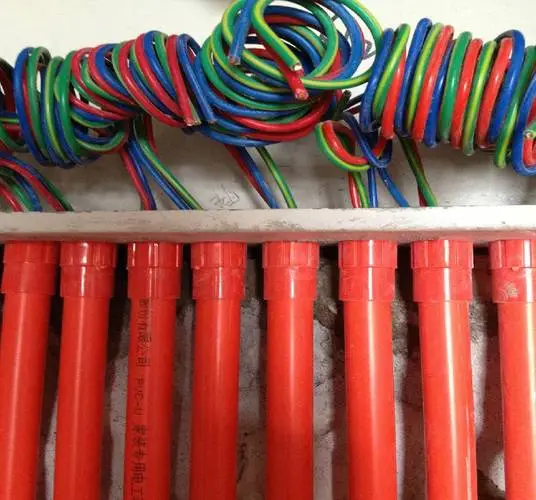

5.强弱电分色排管，强电为红色，弱电为蓝色

6.电线使用标准：

厨房/卫生间进线6㎡，插座4²，电热水器插座6²。照明1.5㎡、插座2.5㎡，挂式空调4²，中央空调外机6²。

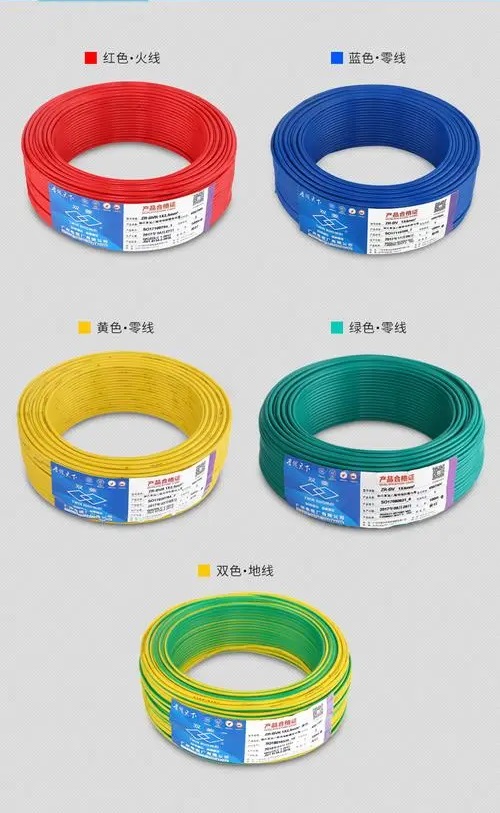

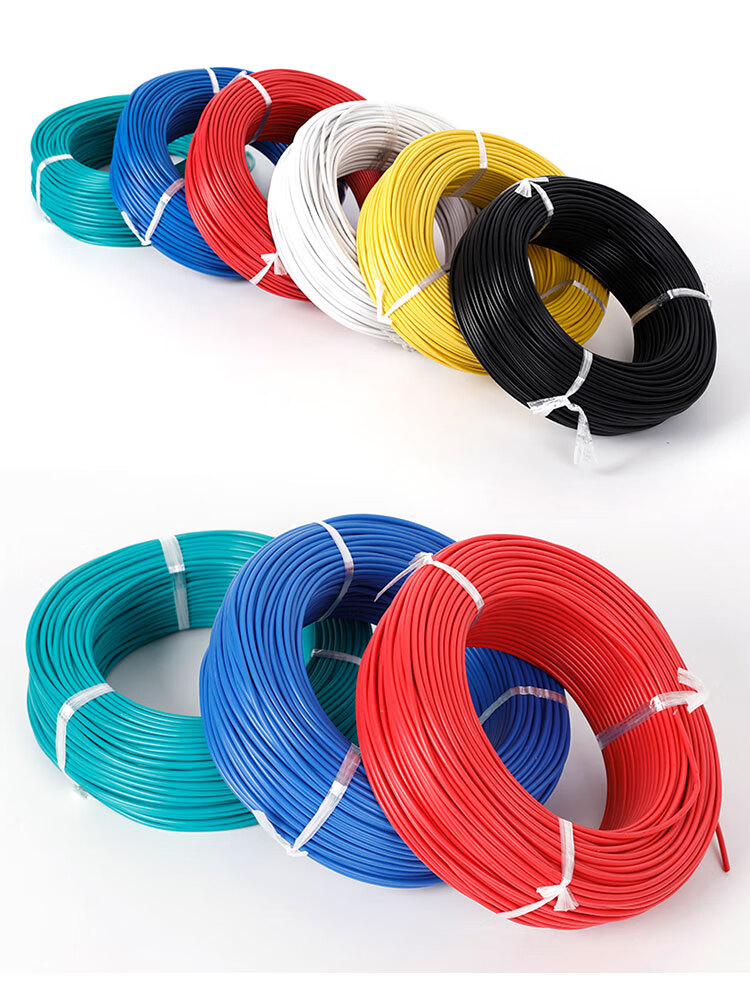

7.电线颜色区分，红色火线，蓝色零线。双色线为地线。绿色黄色为灯线双控/多控线。

8.厨房、卫生间地面不得走线管、水管(特殊除外)

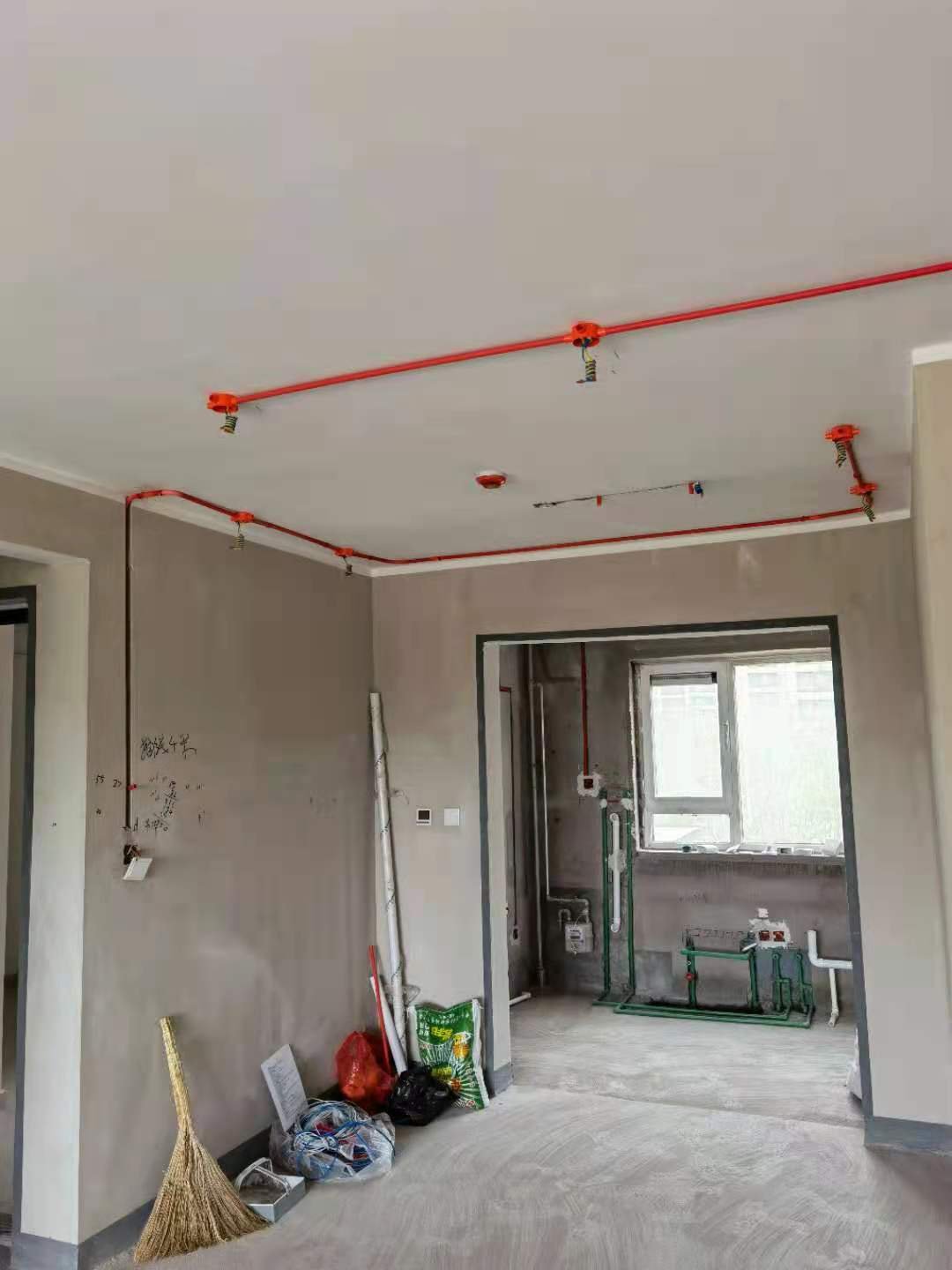

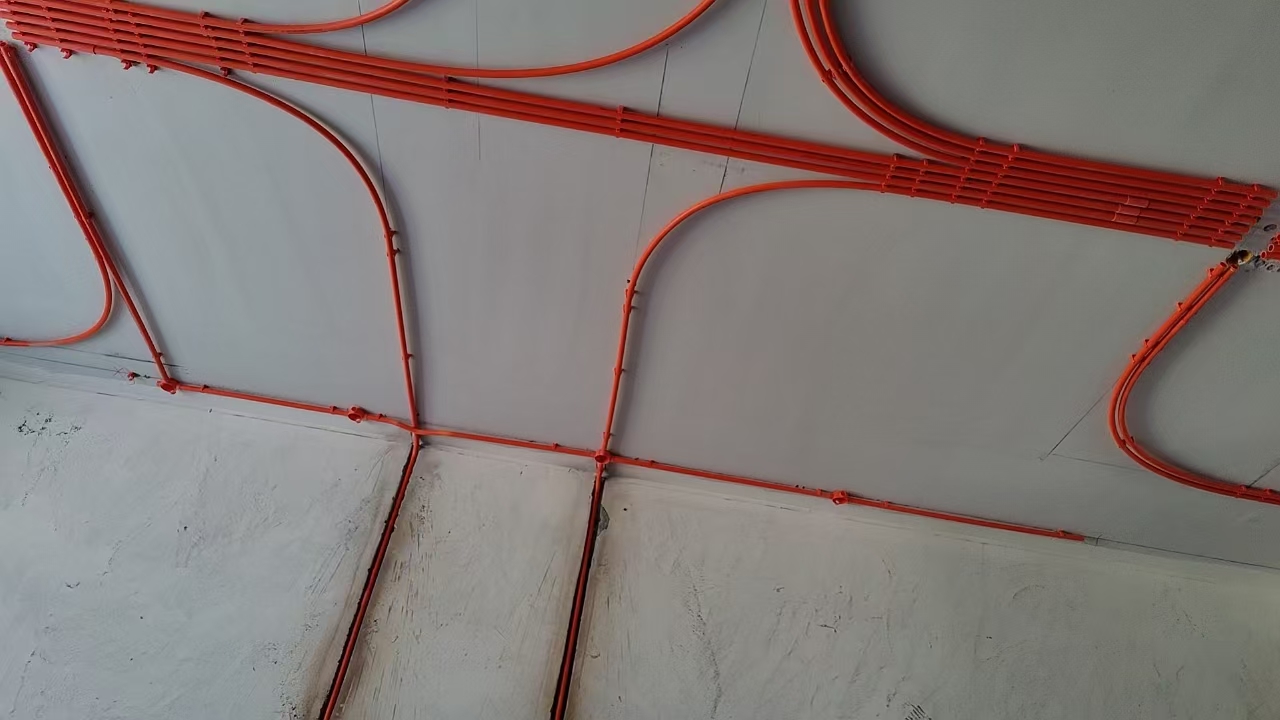

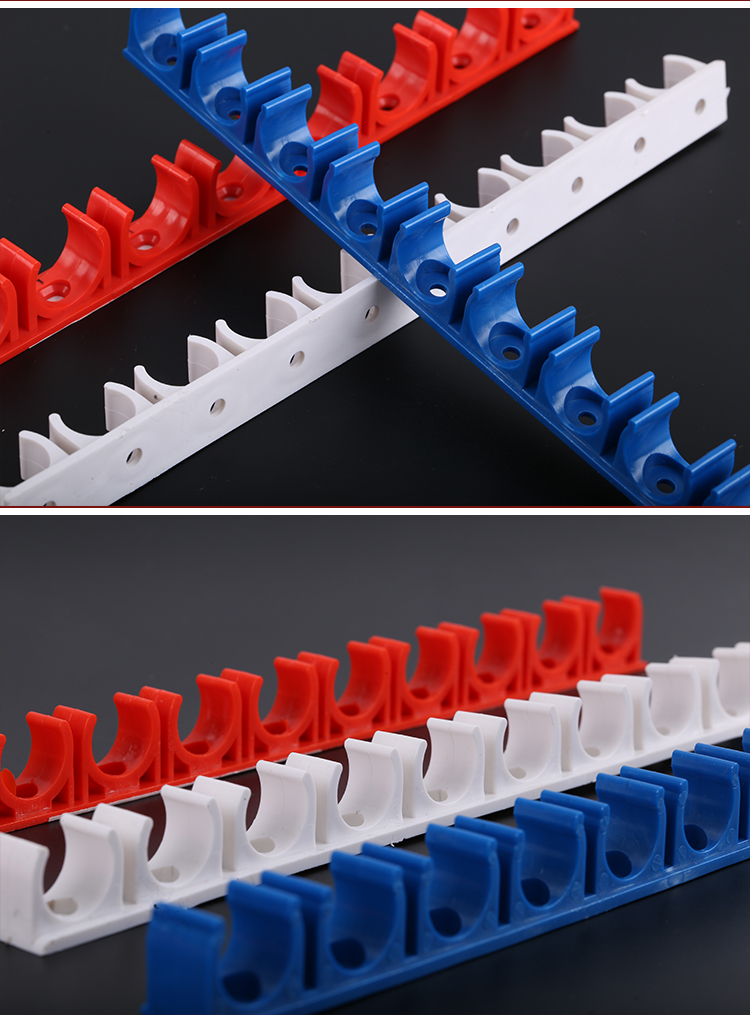

9.顶面需打排卡固定线管。

10.顶面灯具定位预留定位盒，预留足够的线长。

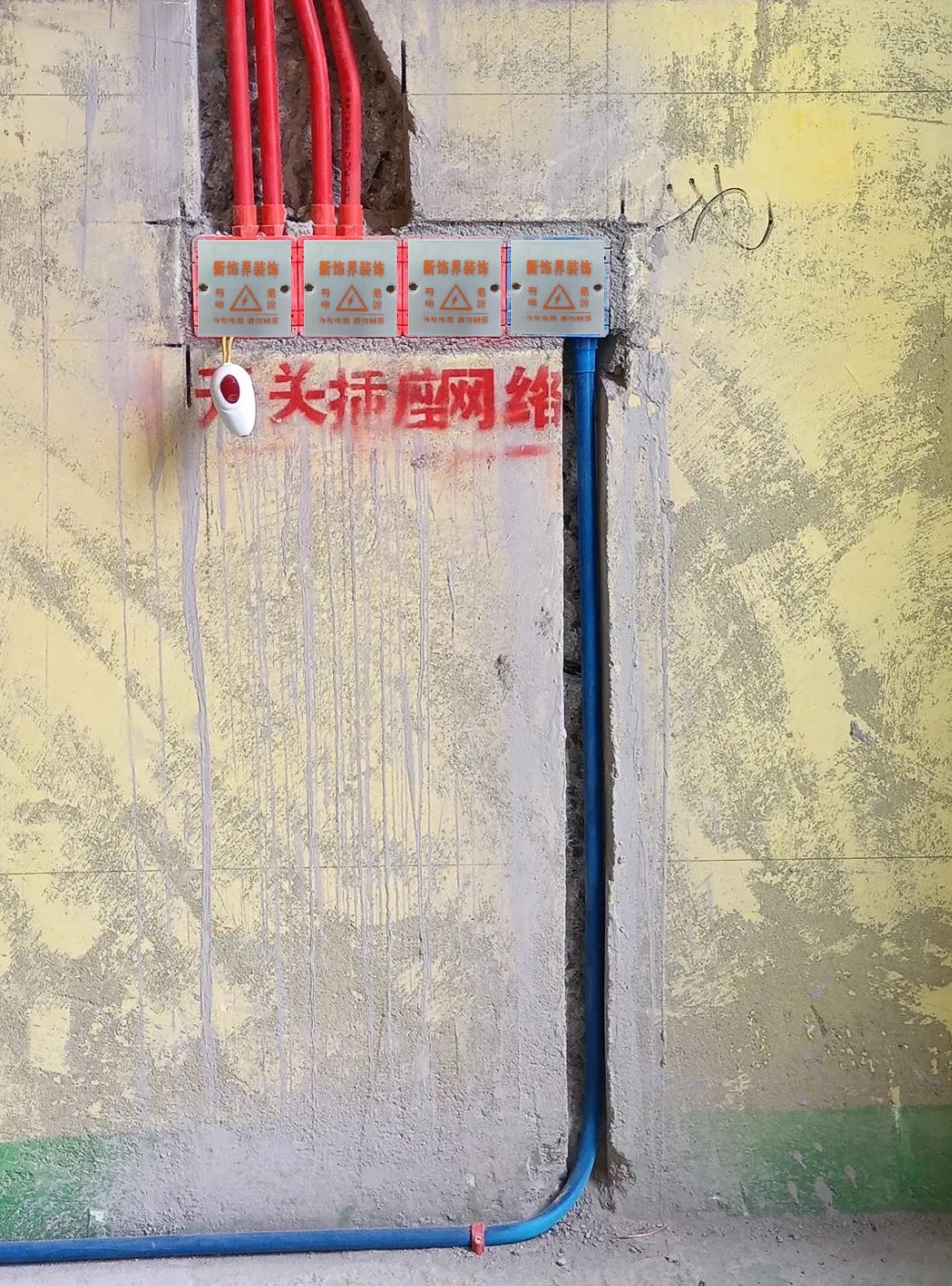

11.线盒无强、弱电线裸露在外(防尘盖板保护)

12.线管穿线不超过截面积的40%。

13.施工期间安装插板与临时水龙头。

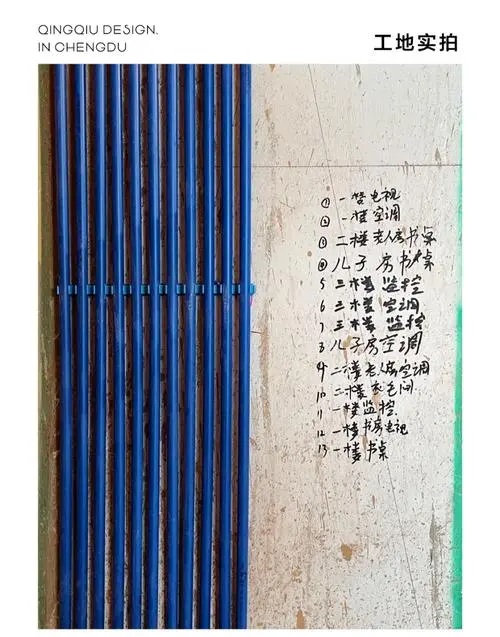

14.空调、弱电箱、冰箱、监控供电专管专线。

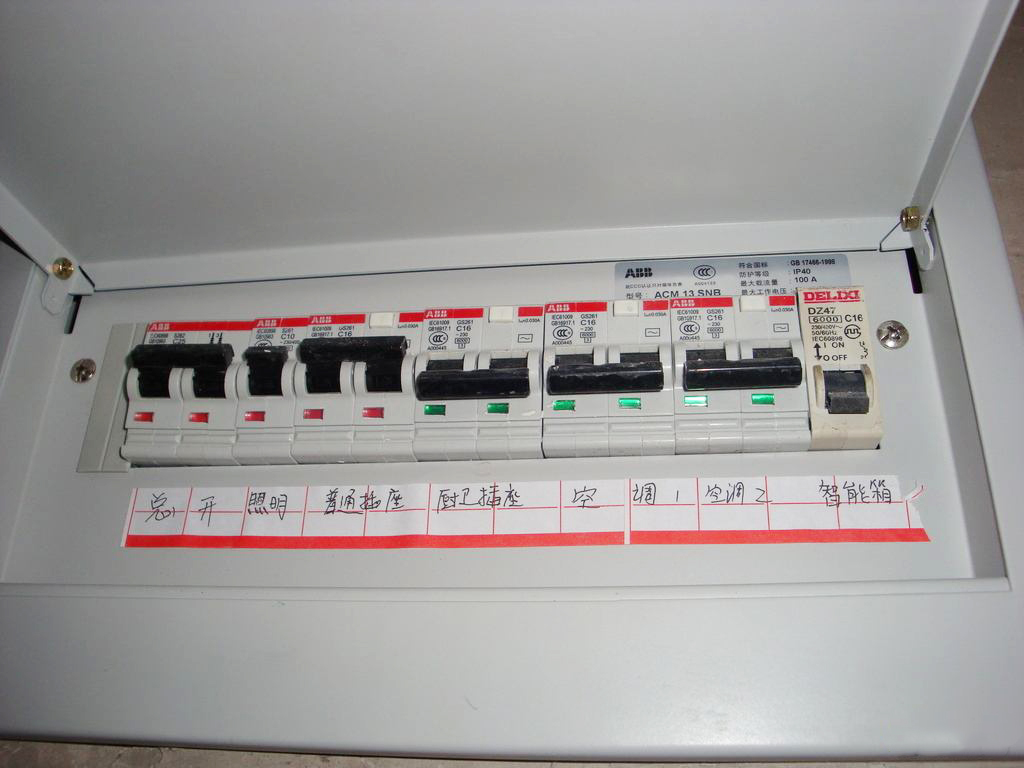

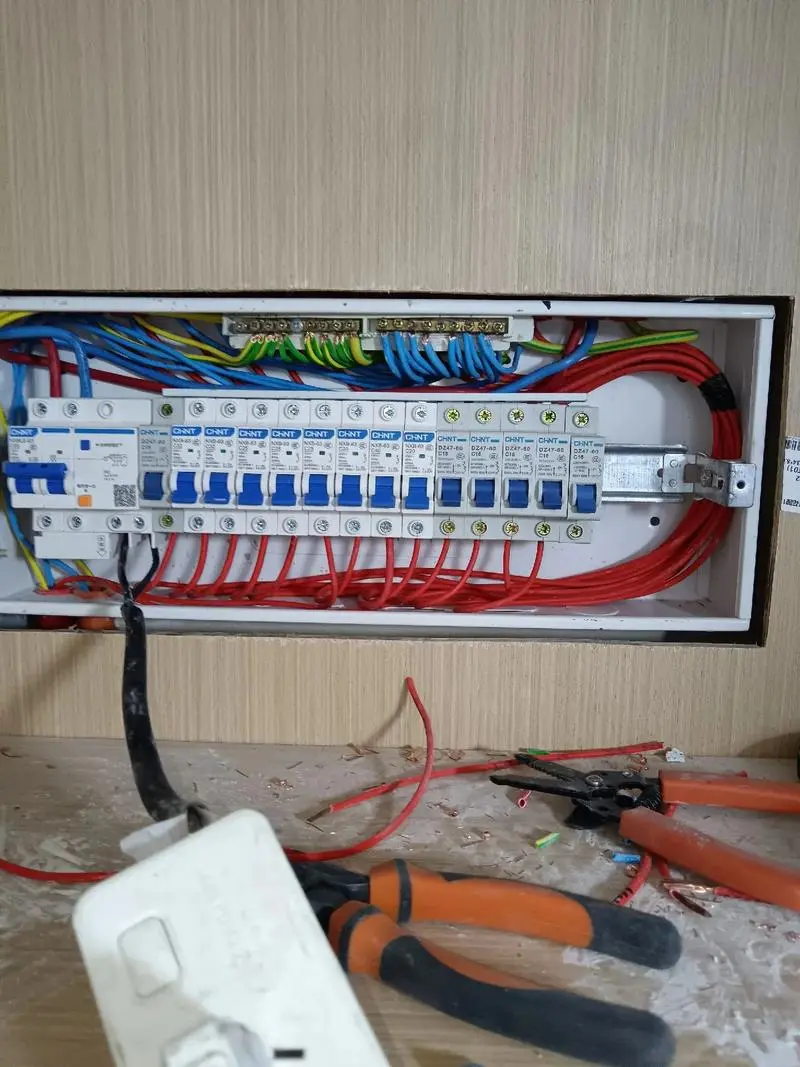

15.漏电保护开关安装整齐，回路标明.

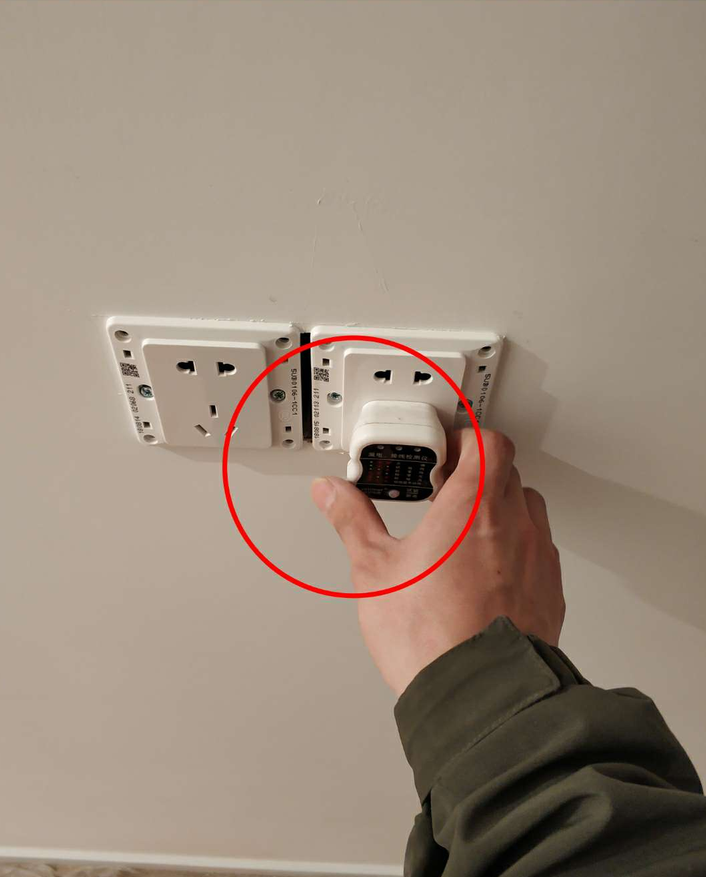

16.强电全部结束后，进行电路，灯具，插座检查。

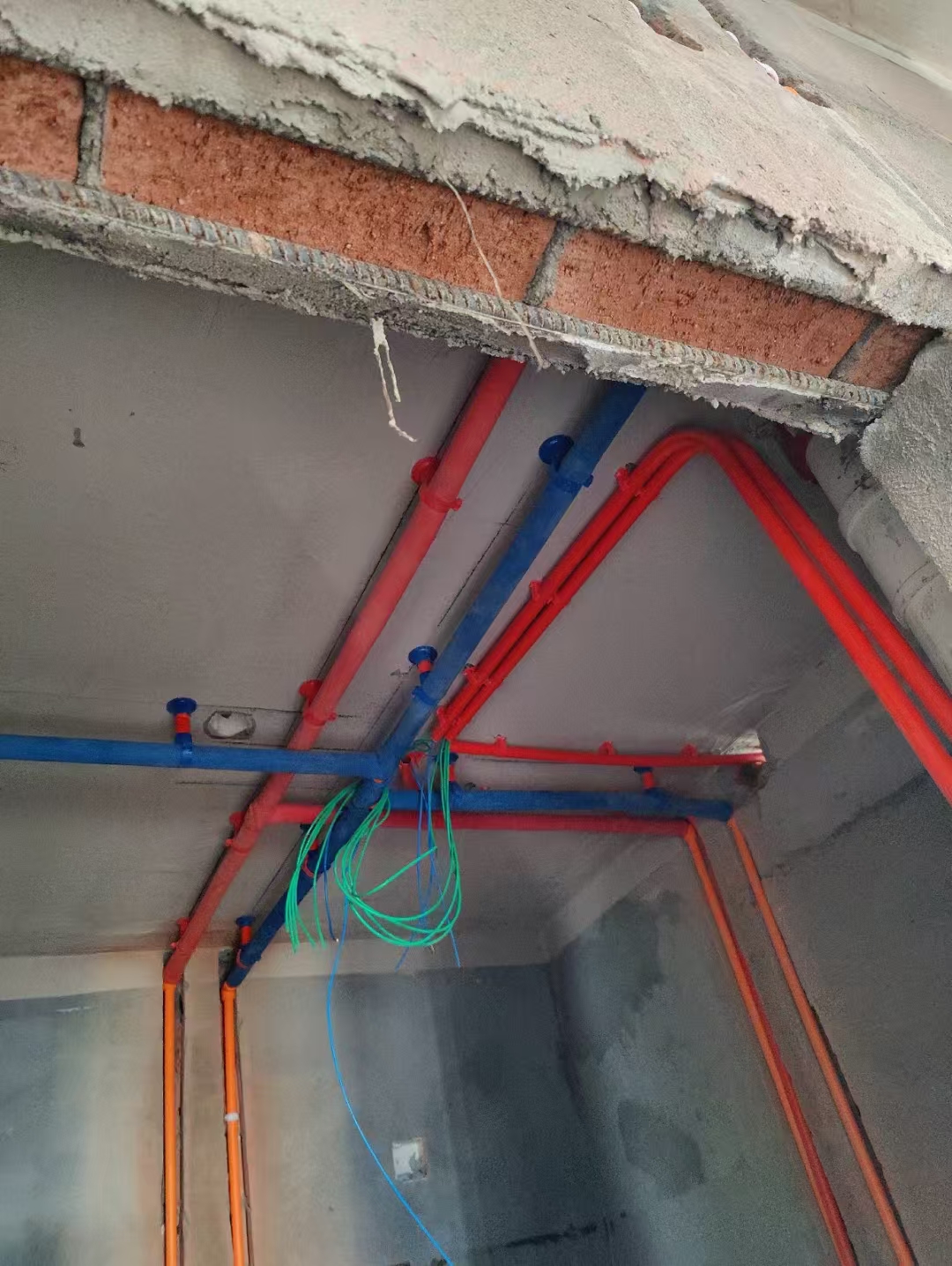

1. 17.水管布管应做到横平竖直，裸露在空气中的水管必须加保温棉。

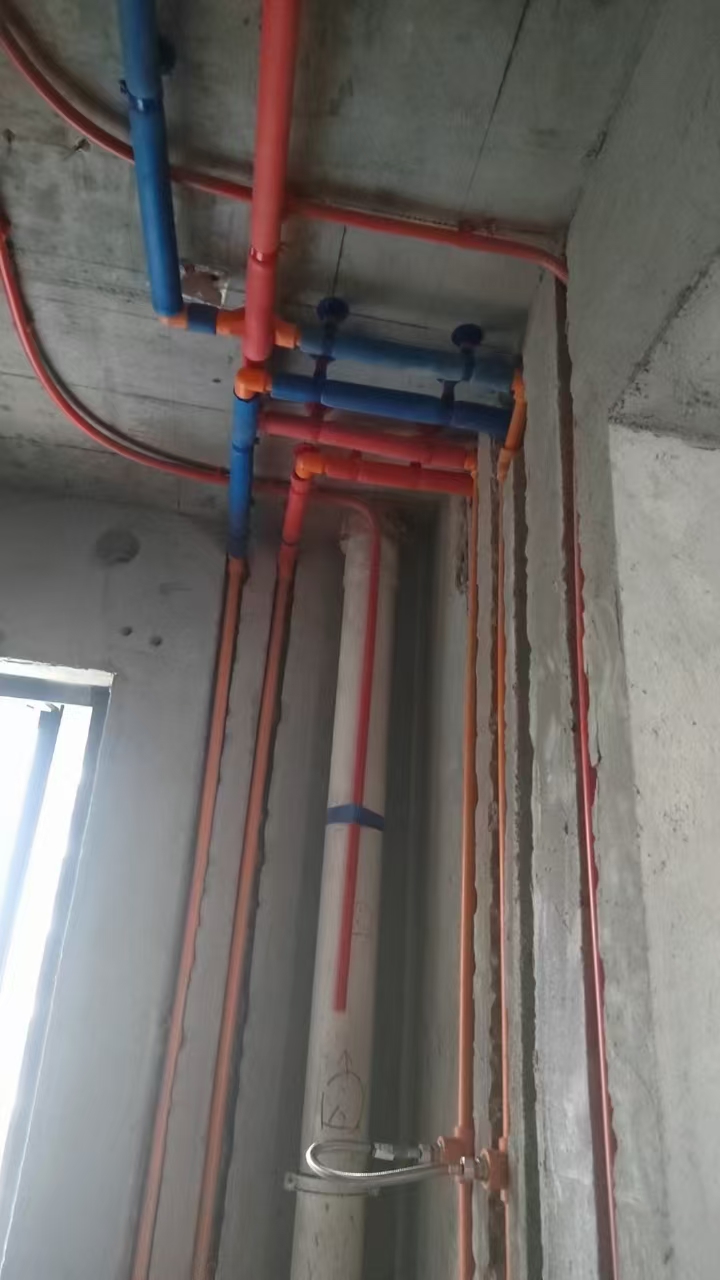

2. 18.给水管安装时遵循左热右冷的原则，当冷热水管横向平行安装时，应热水管在上，冷水管在下。






3. 19.同一组用水器具预留驳接给水口应保持水平偏差不超过2mm，且与墙面保持垂直，距地面高度应一致。

4. 20.出水口间距位置按设计尺寸预留，有暗埋阀体的出水口按图纸预留，没特殊要求的按150cm预留，水槽需水管加长3cm。

5. 21.水管走顶先弹线后用吊卡固定。

6. 22.水管由水管厂家负责打压测试并开具质保卡，全屋全景留底。

7. 23.淋浴地漏排水孔中心与花酒内牙弯头中心在同一轴线上。

8. 24.通水后管道和接口处无渗漏，存水弯处过20min无渗水为合格。

9. 25.排水管坡度符合排水要求，保证流水畅通。

10. 26.用PVC盖板将排水口、暗漏口封闭，并用胶带密封

11. 27.铺砖完成，冷热水管贴标识贴。
